Die Erstprüfung einer neu errichteten PV-Anlage ist kein einzelner Messwert und keine Unterschrift am Ende des Projekts. Sie verbindet Besichtigung, Erprobung, Messungen und die nachvollziehbare Dokumentation der Ergebnisse. Erst wenn diese Teile zueinander passen, lässt sich die elektrische Anlage geordnet übergeben und ihr sicherer Zustand belegen.
Für PV-Anlagen ist DIN VDE 0100-600 die Grundlage für die Erstprüfung der elektrischen Anlage. Ergänzend sind die für Planung und Errichtung relevanten Anforderungen, insbesondere DIN VDE 0100-712 für PV-Stromversorgungssysteme, die Herstellerangaben sowie die Vorgaben des Netzbetreibers zu berücksichtigen. Diese Checkliste hilft Ihnen, den Prüfumfang vor der Übergabe strukturiert abzuarbeiten und das Autorenprofil mit weiteren Fachbeiträgen als Einordnung der Inhalte zu nutzen.
Prüfumfang und Stromkreise vor Beginn festlegen
Starten Sie die PV Erstprüfung nicht am Messgerät, sondern mit einer eindeutigen Zuordnung. Legen Sie fest, welche Stromkreise, Betriebsmittel und Anlagenteile zur Prüfung gehören. Dazu zählen je nach Ausführung der Wechselstromanschluss des Wechselrichters, Unterverteilungen, Einspeisepunkt, Speicheranschluss, Kommunikationsschnittstellen mit eigener Spannungsversorgung sowie gegebenenfalls Ladeeinrichtungen oder Ersatzstromfunktionen.
Trennen Sie bei der Planung des Prüfumfangs klar zwischen der bestehenden Kundenanlage und den durch Ihr Unternehmen errichteten oder geänderten Teilen. Wird in eine vorhandene Verteilung eingegriffen, kann die Änderung Auswirkungen auf Schutzmaßnahmen und die Zuordnung von Stromkreisen haben. Was im konkreten Fall zusätzlich zu prüfen ist, ergibt sich aus Art und Umfang der Änderung, der vorhandenen Anlage und den anerkannten Regeln der Technik.
Unterlagen vor dem Termin zusammenführen
Stellen Sie die Unterlagen vor der Prüfung in einer Arbeitsversion bereit. Dazu gehören mindestens Übersichtsplan, Stromlaufplan oder ein gleichwertiger Schaltplan, Belegungs- und Beschriftungsangaben, Datenblätter von Wechselrichter, Speicher und Schutzeinrichtungen sowie Angaben zu den vorgesehenen Schutzmaßnahmen. Für die Gleichstromseite sind auch Modulverschaltung, Stringzuordnung und Angaben zu Steckverbindern relevant.
- Prüfliste mit eindeutiger Anlagen-, Zähler- oder Projektzuordnung anlegen.
- Stromkreise, Schutzorgane und Trennstellen mit ihren Kennzeichnungen erfassen.
- Messgerät auf Eignung, Funktionsfähigkeit und nachvollziehbaren Prüfstatus kontrollieren.
- Herstellerhinweise zu Messungen, Abschaltungen und Inbetriebnahme bereitlegen.
- Zuständigkeit für Prüfung, Mängelbeseitigung und Freigabe festlegen.
Prüfen Sie zudem, ob die Unterlagen zur Netzseite vollständig sind. Die technische Prüfung ersetzt weder die Anmeldung noch die Inbetriebsetzungsunterlagen des Netzbetreibers. Welche Rollen bei diesen Vorgängen zusammenwirken, erläutert der Beitrag Netzanschluss von PV-Anlagen: Rollen und Zuständigkeiten.
Besichtigen: Errichtung mit Planung und Herstellerangaben abgleichen
Die Besichtigung erfolgt vor den Messungen, soweit dies praktisch möglich ist. Sie dient dazu, Mängel zu erkennen, die ein Messwert allein nicht sichtbar macht. Vergleichen Sie die ausgeführte Installation mit Planung, Stromlaufplan, Kennzeichnungen und Montagevorgaben der Hersteller.
Kennzeichnung, Auswahl und Zugänglichkeit prüfen
Kontrollieren Sie, ob Stromkreise, Schaltgeräte, Wechselrichter, Verteilungen und Trennstellen eindeutig und dauerhaft gekennzeichnet sind. Die Beschriftung muss den Unterlagen entsprechen und eine sichere Bedienung sowie Instandhaltung ermöglichen. Warnhinweise und Hinweise auf mehrere Einspeisequellen müssen dort vorhanden sein, wo sie für Arbeiten und Abschaltungen erforderlich sind.
Prüfen Sie die Auswahl und Errichtung der Betriebsmittel: Schutzart, Befestigung, mechanischer Schutz, Leitungsführung, Biegeradien, Einführung in Gehäuse und Schutz gegen Beschädigung. Achten Sie besonders auf Übergänge zwischen Außenbereich, Dach, Technikraum und Verteilung. Nicht zugängliche oder nur mit unverhältnismäßigem Aufwand erreichbare Trennstellen erschweren sichere Arbeiten und müssen vor der Übergabe bewertet werden.
Schutzmaßnahmen systematisch abgleichen
Besichtigen Sie die Schutzleiterführung, die Anschlüsse des Schutzpotentialausgleichs und die Einbindung leitfähiger Teile nach der Planung. Kontrollieren Sie, ob Schutzleiter korrekt angeschlossen, Klemmen geeignet und Anschlusspunkte zugänglich sind. Die konkrete Ausführung des Blitz- und Überspannungsschutzes ist mit dem Schutzkonzept, der Gebäudesituation und den verwendeten Geräten abzugleichen.
Bei Überspannungsschutzeinrichtungen prüfen Sie unter anderem Einbauort, Anschlussführung, Kennzeichnung und den sichtbaren Status, soweit vorhanden. Ob und wie äußere Blitzschutzanlagen, Trennungsabstände oder besondere Gebäudenutzungen zu berücksichtigen sind, hängt vom Einzelfall ab. Eine PV-Anlage darf deshalb nicht allein anhand einer allgemeinen Standardliste bewertet werden.
| Prüfbereich | Bei der Besichtigung nachvollziehen | Nachweis |
|---|---|---|
| Verteilung und Einspeisung | Beschriftung, Schutzorgane, Leiteranschlüsse, Trennbarkeit | Stromlaufplan und Foto, soweit betrieblich sinnvoll |
| PV-Generator und Gleichstromseite | Stringzuordnung, Leitungsführung, Steckverbinder, Abschaltstellen | Generatorplan und Herstellerunterlagen |
| Schutzmaßnahmen | Schutzleiter, Schutzpotentialausgleich, Überspannungsschutz | Prüfliste und Messprotokoll |
| Bedienung und Wartung | Zugänglichkeit, Hinweise, sichere Abschaltmöglichkeiten | Übergabeunterlagen |
Erproben: Schutzeinrichtungen und Funktionen prüfen
Bei der Erprobung weisen Sie nach, dass installierte Einrichtungen in ihrer vorgesehenen Funktion arbeiten. Prüfen Sie Schalter, Lasttrennschalter, Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen und gegebenenfalls die Abschalt- und Trennmöglichkeiten von Wechselrichter, Speicher oder Ersatzstromversorgung. Die Prüfung muss zur tatsächlichen Anlagenkonfiguration passen.
Betätigen Sie Einrichtungen nicht nur, sondern dokumentieren Sie ihre Funktion und die Zuordnung zum jeweiligen Stromkreis. Bei Fehlerstrom-Schutzeinrichtungen gehört mindestens die Funktionskontrolle über die Prüftaste zur Erprobung. Die weitergehende Prüfung mit geeignetem Messgerät ist Teil der Messungen und wird mit den Messwerten protokolliert.
Besondere Betriebsarten bewusst einbeziehen
Hat die Anlage Ersatzstrom-, Notstrom- oder Inselbetriebsfunktionen, prüfen Sie die vorgesehenen Umschalt- und Trennabläufe nach Planung und Herstellerangaben. Entscheidend ist, dass keine unzulässige Rückspeisung entsteht und die Schutzmaßnahmen auch in der jeweiligen Betriebsart richtig zugeordnet sind. Solche Funktionen sollten nur erprobt werden, wenn die Voraussetzungen für einen sicheren Test gegeben sind.
Auch die Anzeige- und Überwachungsfunktionen des Wechselrichters können für die Übergabe relevant sein. Ein sichtbarer Betriebszustand ersetzt jedoch keine elektrische Erstprüfung. Halten Sie fest, welche Funktionen tatsächlich erprobt wurden, unter welchen Bedingungen der Test erfolgte und welche Funktionen wegen fehlender Netzfreigabe, Witterung oder anderer Voraussetzungen noch nicht abschließend geprüft werden konnten.

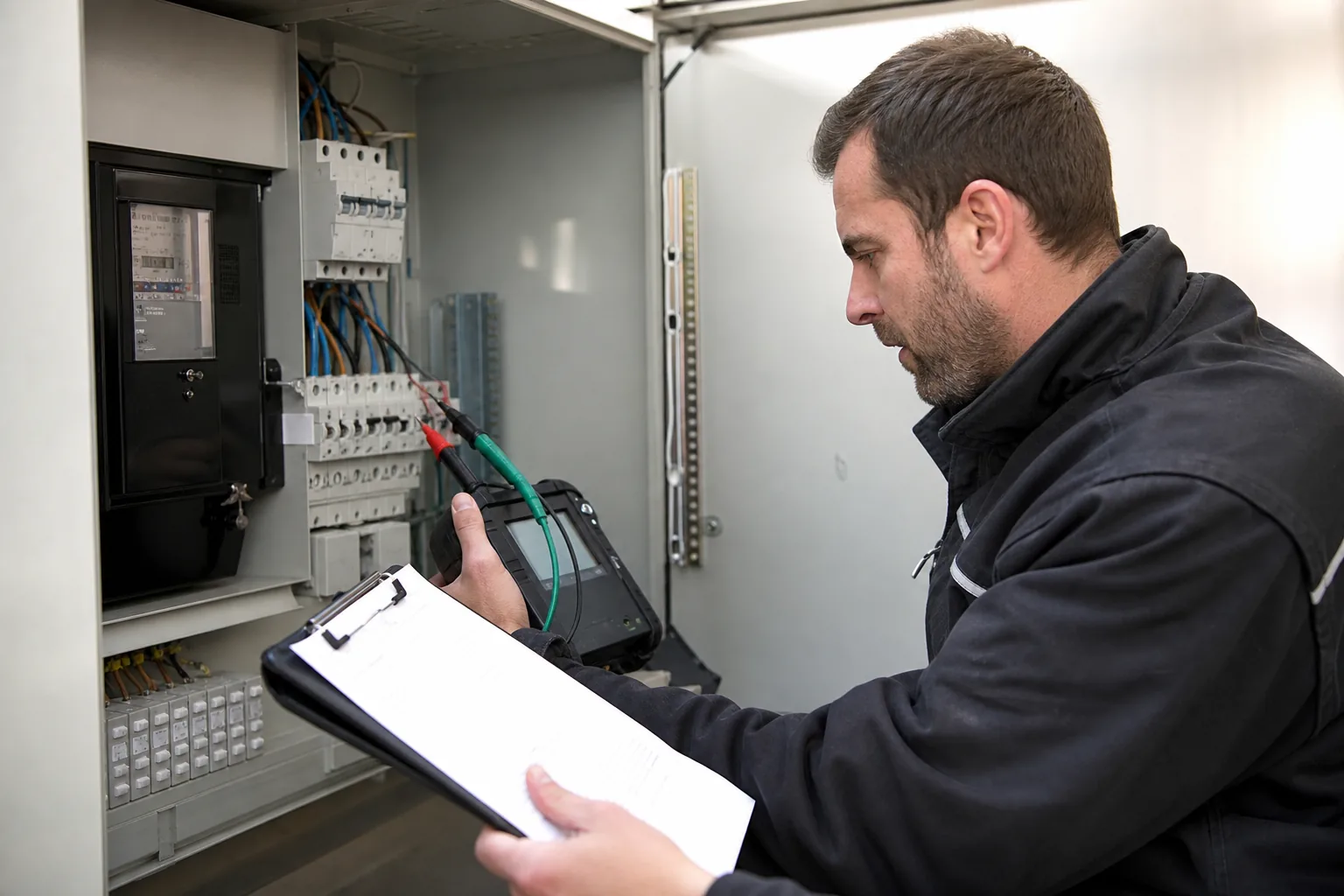

Messen: Werte der Schutzmaßnahmen erfassen
Die Messungen nach DIN VDE 0100-600 dienen dem Nachweis, dass die vorgesehenen Schutzmaßnahmen wirksam sind. Welche Einzelmessungen erforderlich sind und welche Messmethode geeignet ist, hängt von Netzform, Stromkreis, Schutzmaßnahme, Betriebsmitteln und der konkreten Anlage ab. Messungen dürfen nur durch fachkundige Personen mit geeigneten Messmitteln und unter sicheren Bedingungen erfolgen.
Messwerte immer dem Stromkreis zuordnen
Erfassen Sie die Durchgängigkeit von Schutzleitern und Schutzpotentialausgleichsleitern, soweit erforderlich. Prüfen Sie den Isolationswiderstand der elektrischen Anlage. Bei empfindlichen elektronischen Betriebsmitteln sind die Anforderungen der Norm und die Herstellerangaben für Vorbereitung, Abklemmen oder geeignete Prüfverfahren zu beachten, damit Messungen weder Geräte beschädigen noch unbrauchbare Ergebnisse erzeugen.
Für die Abschaltbedingungen ermitteln Sie abhängig von der Anlage beispielsweise Schleifenimpedanz oder Netzinnenwiderstand. Der Messwert ist nicht isoliert zu bewerten: Er muss mit Überstromschutzeinrichtung, Netzform und den Anforderungen an die automatische Abschaltung der Stromversorgung zusammenpassen. Dokumentieren Sie daher auch die zugehörige Schutzorgankennung und nicht nur den Zahlenwert.
Fehlerstrom-Schutzeinrichtungen sind mit dem dafür geeigneten Prüfverfahren zu prüfen. Halten Sie Auslösestrom oder Auslösezeit fest, soweit das Verfahren diese Werte ermittelt, sowie Typ, Bemessungsdifferenzstrom und Einbauort der Einrichtung. Bei PV-Anlagen ist die Auswahl der Fehlerstrom-Schutzeinrichtung an Wechselrichter, Herstellerangaben und Anlagenkonzept auszurichten.
Die Gleichstromseite erfordert zusätzliche Aufmerksamkeit. Messungen an Strings, Polaritätskontrollen oder weitere generatorseitige Prüfungen richten sich nach Planung, eingesetzten Komponenten, Herstellerangaben und den einschlägigen PV-Anforderungen. Messen Sie nicht schematisch in spannungsführenden Bereichen, sondern planen Sie sichere Arbeitsabläufe, geeignete Messmittel und die erforderlichen Trennmaßnahmen.
Abweichungen vor der Freigabe schließen
Jede festgestellte Abweichung braucht eine nachvollziehbare Behandlung. Beschreiben Sie den Mangel so konkret, dass eine andere Fachkraft den betroffenen Anlagenteil erkennt: Kennzeichnung des Stromkreises oder Betriebsmittels, Ort, Feststellung, Risiko und erforderliche Maßnahme. Fotos können die Beschreibung ergänzen, ersetzen aber keine eindeutige Zuordnung.
Keine Freigabe auf Basis offener Mängel
Beseitigen Sie Mängel, bevor Sie die Anlage als geprüft übergeben. Nach der Korrektur ist zu entscheiden, welche Besichtigung, Erprobung oder Messung zu wiederholen ist. Eine wiederholte Messung ist insbesondere dann erforderlich, wenn die Korrektur die Schutzmaßnahme, Leiterverbindungen, Schutzorgane oder die betroffene elektrische Verbindung beeinflusst.
Unterscheiden Sie offene Restarbeiten von sicherheitsrelevanten Abweichungen nicht nur sprachlich, sondern im Projektstatus. Eine unvollständige Kennzeichnung oder fehlende Unterlage kann die Übergabe ebenfalls verhindern, wenn dadurch Bedienung, Abschaltung oder spätere Prüfung nicht zuverlässig möglich sind. Die Nachverfolgung sollte ein Datum, die verantwortliche Person und den Abschlussnachweis enthalten.
Koordinieren Sie die technische Freigabe mit den übrigen Projektfristen. Neben Netzprozessen gehört bei vielen Projekten auch die Registrierung im Marktstammdatenregister zur geordneten Abwicklung. Der Beitrag PV-Projektfristen vom Anschluss bis zur Registrierung richtig berechnen ordnet diese Termine ein.
Prüfprotokoll und Messwerte zur Anlage ablegen
Das Prüfprotokoll Photovoltaik muss der konkreten Anlage eindeutig zuordenbar sein. Es hält mindestens fest, welche Stromkreise und Betriebsmittel geprüft wurden, welche Prüfungen durchgeführt wurden, welche Messwerte vorliegen, wann geprüft wurde und wer die Prüfung verantwortet. Erkannte Abweichungen, ergriffene Maßnahmen und Wiederholungsprüfungen gehören ebenfalls in die Dokumentation.
Vermeiden Sie Sammelprotokolle ohne eindeutige Stromkreiszuordnung. Ein Messprotokoll PV Anlage ist nur dann belastbar, wenn Messwert, Messstelle, Schutzorgan und Anlagenteil zusammengeführt werden können. Legen Sie außerdem die verwendeten Pläne, Herstellerunterlagen, Fotos und gegebenenfalls Inbetriebnahmeunterlagen in derselben Projektakte ab, damit spätere Änderungen nachvollziehbar bleiben.
Übergabe mit vollständiger Akte vorbereiten
Die Übergabemappe für den Kunden sollte die für Betrieb, Bedienung und spätere Arbeiten notwendigen Unterlagen enthalten. Intern benötigen Sie zusätzlich die vollständige Prüfspur mit Messwerten, Mangelbearbeitung und Versionsstand. Praktische Hinweise zu Vorlagen und zur Aufbewahrung finden Sie im Beitrag PV-Übergabeunterlagen: Vorlagen und Aufbewahrung.
Eine vollständige Dokumentation ist Teil der guten Ausführung, nicht eine nachgelagerte Verwaltungsaufgabe. Mit Anlagenakte für vollständige PV-Projektunterlagen erhält jede Anlage eine zuordenbare Akte für Netzanmeldung, Inbetriebsetzung, Prüfprotokoll, Registrierung im Marktstammdatenregister und Übergabedokumentation. Wenn Sie die Ablage und Prüfschritte in Ihrem Betrieb vorführen lassen oder frühen Zugang erhalten möchten, nutzen Sie das Kontaktformular auf der Kontaktseite.
